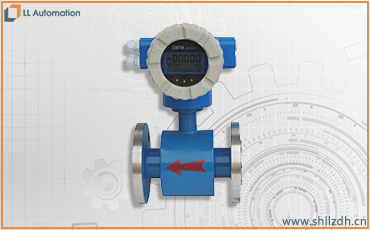

    LL-LDB智能電磁流量計

    LL-LDB智能電磁流量計

      LL-LDB智能電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的用來測量電導率大于5μS/cm導電液體的體積流量是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。較廣應用于石油、化工、治金、輕紡、造紙、食品等工業部門及市政管理、水利建設、河流等領域的流量計量。

      LL-LDB智能電磁流量計詳細介紹

     ?、?產品特點

      全數字量處理,抗干擾能力強,精度高、流量測量范圍可達150:1;

      EMI開關電源,適用電源電壓變化范圍大,抗EMI性能好;

      采用16位嵌入式微處理器,運算速度快,精度高,可編程頻率低頻矩形波勵磁,增加了流量測量的穩定性,功耗低;

      采用SMD器件和表面貼裝(SMT)技術,電路可靠性高;

      管道內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失;

      在現場可根據用戶實際需要在線修改量程;

      測量結果與流速分布,流體壓力,溫度、密度、粘度等物理參數無關;

      高清晰度背光LCD顯示,全中文菜單操作,使用方便,操作簡單易學易懂;

      具有RS485,RS232、Hart和Modbus等數字通訊信號輸出(選配);

      具有自檢與自診斷功能;

      小時總量記錄功能,以小時為單位記錄流量總量,適用于分時計量制(選配);

      內部具有三個積算器可分別顯示正向累積量反向累積量及差值積算量,內部設有不掉電時鐘,可記錄16次掉電時間(選配);

      紅外手持操作器,115KHZ通訊速率,遠距離非接觸作轉換器的一些功能(選配)。

     ?、?工作原理

      根據法拉第電磁感應原理,在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極,當導電液體沿測量管軸線運動時導電液體切割磁力線產生感應電勢,此感應電勢由兩個檢測電極檢出,數值大小與流量成正比例其值為:E=KBVD

      式中:E-感應電勢;

      K-與磁場分布及軸向長度有關的系數;

      B-磁感應強度;

      V-導電液體平均流速;

      D-電極間距;(測量管內直徑)

      傳感器將感應電勢E作為流量信號,傳送到轉換器,經放大、變換濾波用一系列的數字處理后,用帶背光的點陣式液晶顯示瞬時流量和累積流量,轉換器有4~20mA輸出,報警輸出及頻率輸出,并設有RS-485等通訊接口,并支持HART和MODBUS協議。

      電磁流量計主要由傳感器和轉換器兩大部分組成,其中傳感器包括法蘭、襯里、電極、測量管、勵磁線圈、傳感器外殼等部分;轉換器包括內部電路板和轉換器外殼等部分。

      1、轉換器:為傳感器提供穩定的勵磁電流,同時把通過傳感器得到的感應電動勢放大轉換成標準電信號,同時顯示實時流量和參數等,用于流量的顯示、控制和調節。

      2、襯里:在測量管內側及法蘭密封面上的一層完整的電絕緣耐腐蝕材料。

      3、電極:在測量管壁上裝有一對電極,檢出流量信號,另裝有1-2個接地電極用于流量信號測量的接地和抗干擾。

     ?、?儀表分類

      1.按儀表結構形式渦街流量計可分為3大類,即:

      滿管式電磁流量計

     ?、贉y量管內無阻力部件,無壓力損失。

     ?、诮Y構簡單,電磁流量計測量管可根據不同資質使用不同襯里可靠性高。

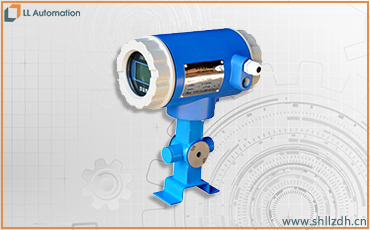

      分體式電磁流量計

      轉換器與本體分線安裝,方便集中安裝,讀數據抄表簡單。

      插入式電磁流量計

      較廣的適用于不同行業大口徑導電液體介質流量計量。

     ?、俟Q(chēng)通徑范圍寬,適用于DN150~DN3000之間的所有口徑管道。

     ?、趥鞲衅鞑捎眯路f勵磁方式,功耗低、零點穩定、精確度高。流量范圍可達1500:1
