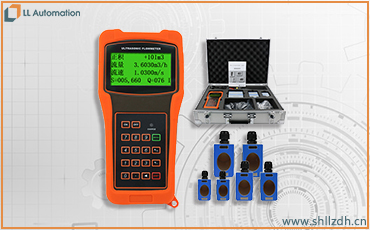

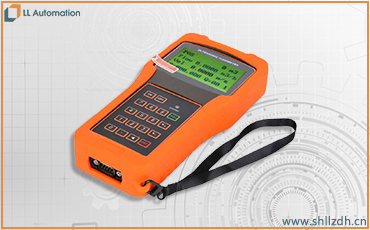

LL507手持式超聲波流量計
概述:
LL507系列手持式超聲波流量計采用低電壓、多脈沖發射電路,測量精度、使用壽命及可靠性大幅提高;雙平衡信號差分發射、接收電路,可較好抵御變頻器、電視塔、高壓線等強干擾源的干擾;內置可充電鎳氫電池,可連續工作12小時以上。
主要特點:
*大屏幕液晶顯示
*非接觸式測量
*非接觸式測量
*內置數據記錄器
*內置可充電電池
*內置可充電電池
*高精度測量
*測量范圍大
*測量范圍大
*體積小,重量輕
*RS-232標準數據接口
*RS-232標準數據接口
當超聲波束在液體中傳播時,液體的流動將使傳播時間產生微小變化,其傳播時間的變化正比于液體的流速。零流量時,兩個傳感器發射和接收聲波所需的時間完全相同(唯一可實際測量零流量的技術),液體流動時,逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。
其關系符合面表達式:


其中:
θ:聲束與液體流動方向的夾角
M:聲束在液體中的直線傳播次數
D:管道內徑
Tup:聲束在正方向上的傳播時間
Tdown:聲束在逆方向上的傳播時間
ΔT=Tup-Tdown
技術參數:
技術參數:
線 性 度 | 0.5% |
重 復 性 | 0.2% |
準 確 度 | 示值的±1%,流速>0.2 m/s |
響應時間 | 0-999 秒, 使用者任選 |
流速范圍 | ±32 m/s |
測量口徑 | 15-6000mm |
累 積 器 | 7位正、負、凈累積器 |
液體種類 | 多種能夠傳導超聲波的單一均勻的液體 |
安 全 性 | 設置值的鎖定,改數據需解鎖 |
顯 示 | 4 × 8 中文或4 × 16 英文 |
通信接口 | RS-232, 波特率75-57600, 同時兼容富士超聲波流量計,也應用戶的要求兼容其它產品 |
傳感器電纜 | 標準為5m × 2,也可加長為10m × 2 |
電 源 |
3 節AAA 內置Ni-H電池,每次充滿電可持續工作12小時, AC100-240V的適配器 |
數據記錄 | 內置數據記錄儀,可記錄2000行數據 |
手動累積器 | 7位,按鍵就可以開始用于校準 |
外殼材料 | 阻燃ABS |
外形尺寸 | 210 × 90 × 30mm |
主機重量 | 500g 包括電池 |
