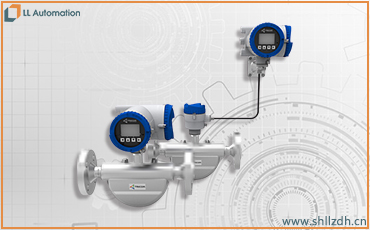

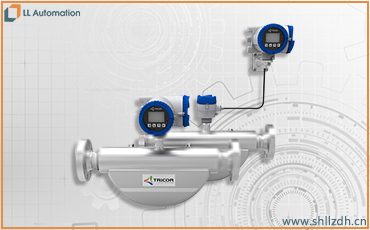

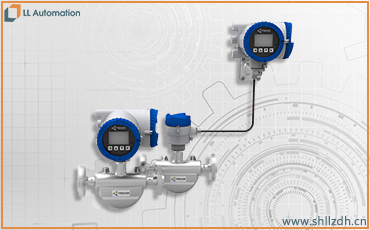

PRO Plus 系列 / TCMQ 018K質量流量計
TRICOR PRO Plus TCMQ 018K科氏力質量流量計的質量流量為17700 kg/hr (650 lb/min)或2670bbl/天,標稱管道尺寸為DN25(1″)。該儀表的精度為0.1%,能承受高達100bar(1450 psi)的壓力。該儀表緊湊的結構允許安裝在狹小的空間。數字信號處理變送器提供了一個現代化的人機界面,具有日志功能和診斷功能。
產品特點:
劑量快,反應時間短
高劑量準性
所有輸出的刷新率為100 Hz
適用于泵的監控,快速控制電路
安裝長度較短
適合大多數系統配置
高零點穩定性,無漂移
精確度與長期穩定性相結合
技術參數:
技術參數:
流量范圍 | |
質量流量(***大值) | 17,700 kg/h, 650 lb/min |
體積流量(***大值) | 17,700 l/h, 78 gpm, 2670 bbl/d (US) |
壓力 | |
壓力額定值 | ***大到 100 bar, 1450 psi |
精度(液體)¹ | |
基本精度(質量流量) | 流量范圍的±0.1 % |
質量流量重復性 | 流量范圍的±0.05 % |
基本精度(體積流量) | 流量范圍的±0.5 % (可選: ***高到 ±0.1%) |
體積流量重復性 | 流量范圍的±0.05 % |
零點穩定性 | 全量程的±0.01 % |
精度(氣體) | |
基本精度(質量流量) | 流量范圍的±0.35 % |
質量流量重復性 | 流量范圍的±0.05 % |
密度 | |
密度范圍 | ***大到 5000 kg/m³, 5.0 g/cm³ |
密度精度 | ±5.0 kg/m³ (option: ±0.5 kg/cm³) |
[±0.005 g/cm³ (可選: ±0.0005 g/cm³)] | |
密度重復性 | ±0.25 kg/m³, ±0.00025 g/cm³ |
白利糖度(Brix) | 0.1° Brix (1000/m³) |
溫度 | |
介質溫度范圍 | -60 °C … +200 °C (- 76 °F … +392 °F) |
溫度精度 | ±0.5°C ±0.25 % of reading (±0.9°F ± 0.25% of reading) |
材料(接液部件) | |
傳感器 | 1.4404/AISI 316L |
測量管 | 1.4301/AISI 304L |
外殼 | 1.4404/AISI 316L |
分流器 | 1.4404/AISI 316L |
防爆認證² | |
ATEX | Zone 1: Group IIC, T3…T6 |
Zone 21: Group IIIC, T3…T6 | |
IECEx | Zone 1: Group IIC, T3…T6 |
Zone 21: Group IIIC, T3…T6 | |
cCSAus | Class I, II, III, Division I: Groups A, B, C, D, E, F, G |
Class I, Zone 1, Zone 21 IIIC, Zone 20 IIIC | |
EAC (TR-CU) | Zone 1: Group IIC, T3…T6 |
Zone 21: Group IIIC, T3…T6 | |
3A 認證 | |
28–6 | 3-A Sanitary Standard for Flow Meters |
¹ 標稱的流量精度結合了重復性、線性和遲滯。
² 待定發布。

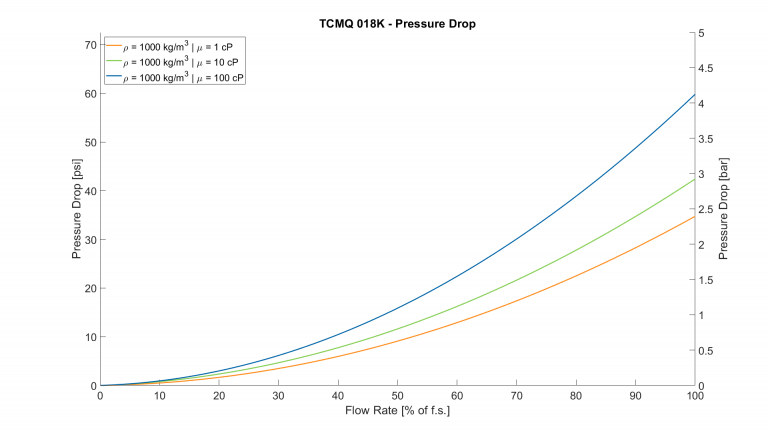

壓降:
精度曲線:

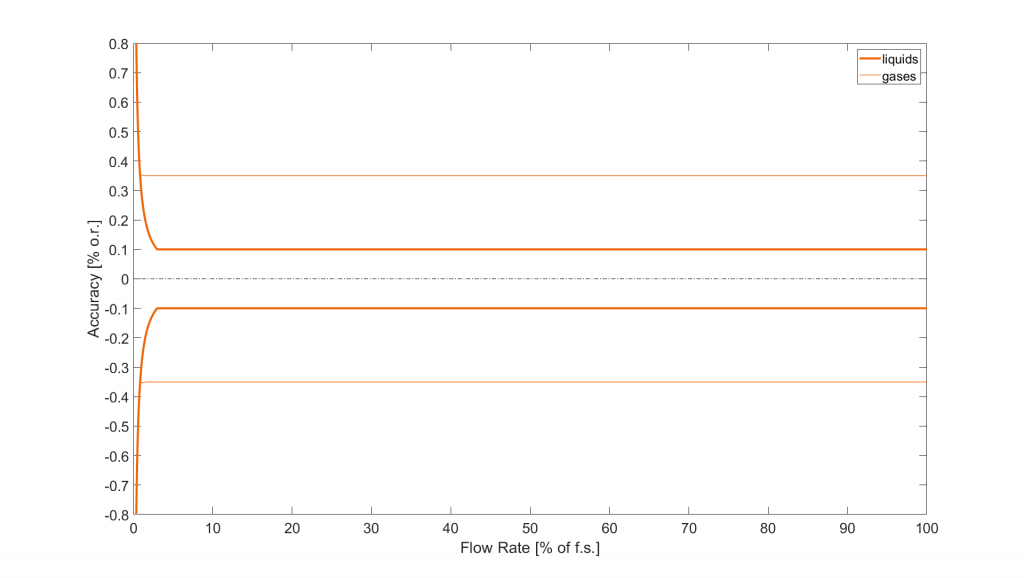

精度曲線–質量流量

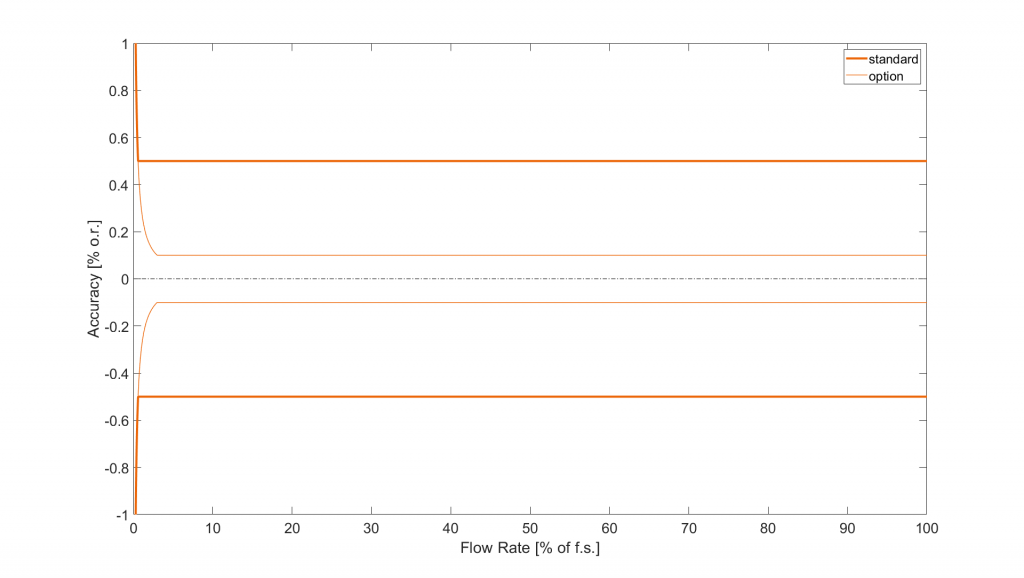

精度曲線–體積流量
